Hvad er tændrørsindeksering? Den komplette guide til formål og proces

Tændrørsindeksering: Det korte svar

Tændrørsindeksering er den bevidste drejning af et tændrør, så den åbne side af dens jordelektrode peger i en valgt retning inde i forbrændingskammeret. Du behøver ikke at bøje elektroden. I stedet tilføjer du tynde kobberskiver under stikskulderen, og når du spænder proppen i topstykket, stopper den i en lidt anden vinkel. Det åbne mellemrum placeres derefter for at give flammekernen en fri vej mod den tætteste del af luft-brændstofladningen.

Denne teknik har været en fast bestanddel af præstationsmotorbyggeri i årtier. Den praktiske effekt afhænger helt af motoren. En racermotor med høj kompression eller en turbolader kan vise målbare gevinster i forbrændingskonsistens, mens en almindelig daglig kører kun vil mærke en subtil forskel ved lav belastning. For enhver motor, der forventer mere af sit tændingssystem, er det en værdifuld færdighed at lære at indeksere et tændrør.

Indeksering fungerer bedst, når de andre forbrændingsvariable allerede er sunde. Mellemrummet skal være korrekt, brændstofsystemet rent, og kompressionen skal være ens på tværs af cylindre. Hvis disse er på plads, er indeksering det næste meningsfulde trin for en motorbygger, der ønsker, at hver cylinder starter forbrændingen fra det samme punkt.

Hvad betyder tændrørsindeksering præcist?

Et konventionelt J-gap stik bruger en centerelektrode og en bøjet sideelektrode. Mellemrummet mellem dem er der, hvor gnisten springer. Fordi sideelektroden er buet, blokerer den for flammekernen på den ene side og lader den anden side stå åben. På et nyt stik har producenten ingen mulighed for at vide, hvilken vej den åbne side vender, når stikket er installeret i dit cylinderhoved.

Når du spænder en pakning-sædeprop, stopper rotationen i en tilfældig position. Hvis du installerer proppen og tilfældigvis peger den åbne side mod udstødningsventilen, skal flammen udvide sig mod strømmen af ​​indsugningsladningen. Det er den situation, indeksering retter op på.

Indeksering definerer den endelige orientering. Proceduren fungerer ved at udnytte proppens gevindstigning. Et 14 mm stik med en stigning på 1,25 mm går 1,25 mm frem for hver fuld omgang. Kobberskiven sidder på skulderen af ​​stiksædet og hæver proppen lidt. Ved den næste tilspænding får den hævede højde proppen til at rotere lidt længere, før den bunder.

Dette er en mekanisk justering, ikke en tuning modifikation. Det ændrer ikke gnistspændingen, mellemrummet eller tændingstidspunktet. Det påvirker kun den fysiske position af jordelektroden i det øjeblik, gnisten affyres.

Nogle moderne stik bruger et overfladegab-design, hvor gnisten springer hen over forsiden af ​​stikket. Disse har ikke en sideelektrode til at rotere, så indeksering har ingen effekt på dem. J-gap-stikkene, som de fleste ydeevnemotorer bruger, forbliver standardtilfældet for denne teknik.

Hvorfor betyder indeksering noget? Virkningerne i den virkelige verden

Den reneste måde at forstå indeksering på er at se på flammekernen. Når gnisten springer hen over mellemrummet, skal den lille plasmakugle vokse, indtil den antænder hele blandingen. Hvis sideelektroden er stor og sidder direkte i flammens vej, absorberer den varme og bremser flammefronten. Ved at pege det åbne mellemrum mod indsugningsventilen kan flammen bevæge sig ind i den friske ladning, når den kommer ind i cylinderen.

Motorbyggere, der kører back-to-back sammenligninger i den samme motor, beskriver gevinster, der normalt lander mellem 1 og 3 procent på naturligt aspirerede racermotorer. Det lyder ikke af meget, men i en formel, hvor hvert kraftpunkt betyder noget, kan det adskille en hurtig omgang fra et midpack-resultat. I en tvungen induktionsmotor kan effekten være større, fordi den tættere ladning brænder hurtigere, og enhver forsinkelse i flammevækst forstærkes.

En stor skjult fordel er konsistens på tværs af cylindre. I en fabriksmotor har hver cylinder en lille støbeforskel. Hvis du indekserer propperne, så hver cylinder har den samme elektrodeorientering, reducerer du kørsel til kørsel variation og gør motorens tomgangs- og delgasadfærd langt mere forudsigelig.

En anden vigtig fordel er fortændingskontrol. Når jordelektroden forbliver køligere, er cylinderen mere modstandsdygtig over for varme punkter, der kan forårsage detonation på kanten af ​​bankegrænsen. En platiniseret eller iridiumelektrode hjælper med dette, og indeksering tilføjer den endelige geometrijustering.

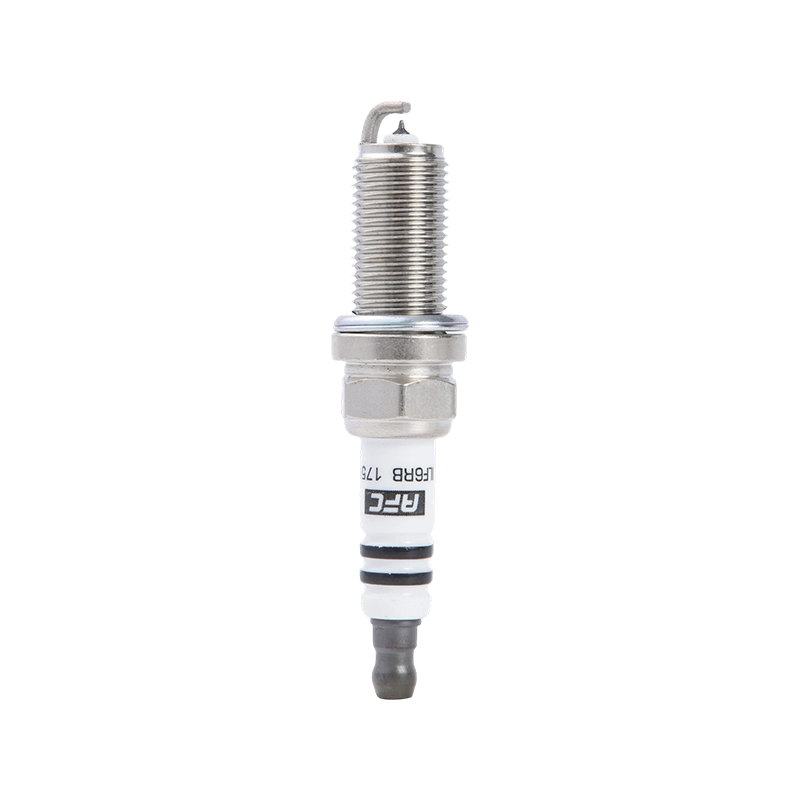

Iridium Platinum Tændrør til BMW og Mini applikationer Dette iridium platin tændrør tilbyder fremragende fortændingskontrol og stabil ydeevne, hvilket gør det til et pålideligt valg til motorer, der kræver præcis indeksering og varmestyring. Se produkt →

Sådan indekseres tændrør: Trin-for-trin

Før du starter, skal du sørge for, at motoren er kold, og cylinderen er i øverste dødpunkt, eller du har adgang gennem tændrørsåbningen. Brug trykluft til at blæse snavs væk, der måtte falde ind i cylinderen.

1. Mærk stikket. Brug en malermarkør på sekskanten for at angive den åbne side af mellemrummet. Hvis du bruger en stikkontakt, skal du placere et andet mærke på stikkontakten på linje med stikmærket.
2. Prøveinstallation med nul skiver. Monter en frisk kobberskive, sæt stikket i, og spænd til den nøjagtige specifikation. Med et boreskop skal du notere placeringen af ​​det åbne mellemrum i forhold til cylinderhovedet.
3. Beregn rotationen. Mål hvor mange grader du skal bruge for at dreje stikket. Den åbne side skal pege mod indsugningsventilen for standardmetoden.
4. Vælg skivens tykkelse. Brug matematikken til trådstigning. Hver 0,25 mm skive ændrer rotation med omkring 72 grader på et 1,25 mm gevind.
5. Installer den sidste skive. Monter den valgte spændeskive, spænd til det samme moment, bekræft den nye vinkel. Gentag, hvis du har brug for mere rotation.
6. Optag resultatet. Skriv ned skiveantal og vinkel for hver cylinder. Dette hjælper dig med at genindeksere de samme stik efter fremtidig fjernelse.

Vinkelmatematikken er en guide, ikke en eksakt videnskab. Kobberskiven bliver knust lidt under den første installation, og drejningsmomentværdien påvirker knusningen. Derfor skal du altid bruge en frisk skive til den endelige montage og holde dig inden for producentens drejningsmomentområde.

Værktøj og skiver til indeksering

Indeksering er billigt. Du behøver ikke en speciel maskine. Et grundlæggende sæt er nok til at håndtere de fleste motorer:

• Et tændrørsindekseringsskiversæt, der almindeligvis inkluderer 0,25 mm, 0,5 mm og 0,75 mm skiver
• En tyndvægget tændrørsfatning for at forhindre beskadigelse af den keramiske isolator
• En momentnøgle, der er nøjagtig i den lave ende, typisk 10-25 Nm
• Et boreskop eller inspektionsspejl for at se elektroden inde i cylinderen
• Elektrisk kontaktrens og en ren klud til at holde stikkets spids fri for olie

Brug af en korrekt momentnøgle kan ikke overbetones. Hvis drejningsmomentet varierer fra stik til stik, vil den endelige rotationsvinkel variere. I aluminiumshoveder tager et 14 mm stik normalt 18-25 Nm, mens et 12 mm stik kan tage 15-20 Nm. Bekræft altid værdien fra din servicemanual.

Et indekseringsskivesæt koster meget lidt. Det sparer tid, fordi du kan teste flere rotationspositioner uden at bearbejde noget. Når du finder den rigtige skive, skal du markere den og beholde den med cylinderen til fremtidige kørsler.

Mens du tester vinklen, skal du se på skiven efter prøvepasningen. Det knuste kobber efterlader en synlig kontaktring. Den ring fortæller dig, om vaskemaskinen sidder jævnt. En skrå spændeskive kan få stikket til at stoppe i en anden vinkel, end du har beregnet, så tjek om der er et lille hul i kontaktringen, før du forpligter dig.

Hvornår skal du faktisk indeksere tændrør?

Indeksering er ikke for alle. Det korrekte svar afhænger af motortype, tuningmål og fabrikkens anbefaling:

• Motorer med høj statisk kompression eller positiv forskydning superchargers
• Turboladede motorer kører magert eller på kanten af banke
• Naturligt aspirerede racermotorer med specialtilpassede knastaksler og højt flow hoveder
• Marine påhængsmotorer, der angiver indeksering i servicemanualen
• Klassiske motorer med store flade forbrændingskamre og langtrækkende propper
• Enhver motor, hvor topstykket har en synlig forbrændingskammerbule, der matcher en proporientering

På en moderne gadebil er fordelen mindre. Du får en mere stabil tomgang og en lidt bedre respons under 3.000 rpm. Tændingssystemet i en moderne bil frembringer en stærk gnist, og injektorsprayen er allerede godt blandet. Du kommer ikke til at se en stor effektforøgelse.

For dem, der laver spordage eller autocross, tager indeksering af et stiksæt mindre end 30 minutter og tilføjer et nyt lag af konsistens. Det er den slags detaljer, der hjælper motoren med at forblive forudsigelig gennem en lang session.

Selv i dag produceres nikkelkobberpropper til mange moderne motorer som en økonomisk erstatning. Sideelektroden er stor og giver en klar åben side til orientering, så den samme vaskemetode gælder. For en kompakt bil som en VW T-Cross skal den rigtige nikkelkobberprop passe til det varmeområde og gevindrækkevidde, der er udviklet til motoren.

Nikkel Kobber Tændrør til VW T-Cross og Polo Plus Et omkostningseffektivt tændrør i nikkelkobber designet til Volkswagens kompakte biler, der giver pålidelig tænding og varmeafledning til daglige køreforhold. Se produkt →

En hurtig måde at teste, om indeksering hjælper netop din motor på, er at installere propperne uden skiver, køre motoren på en dyno, registrere tallene, derefter indeksere dem til indsugningssiden og gentage trækket. Deltaet fortæller dig, om det er værd at beholde. På mange gademotorer er forskellen lille nok til, at de fleste ejere springer dette trin over.

Almindelige myter og misforståelser

Der er masser af forumråd, der gentager enten forældede eller halvsande oplysninger. Her er den praktiske visning efter arbejde med stik i forskellige motorer.

• Indeksering giver hver motor en øjeblikkelig gevinst på 10 hestekræfter. Ikke sandt. De fleste gevinster er små og fremstår som konsistens.
• Mellemrummet skal altid pege mod indsugningsventilen. Mest almindeligt, men nogle hoveder drager fordel af andre vinkler for at holde elektroden køligere.
• At bøje jordelektroden fungerer lige så godt. Gør aldrig dette. Det ændrer mellemrummet og beskadiger stikket.
• Jeg indekserede det én gang, og det er korrekt for altid. Stikket kan rotere, hvis det fjernes og geninstalleres, så du skal gentage trinnet efter hver fjernelse.
• Alle stik er indekserbare. Stik med overflade-gab design eller en sideelektrode, der helt dækker midterelektroden, er svære at indeksere, fordi den åbne retning ikke er klar.

Efter installation af stikkene skal du læse farven og slidmønsteret på tværs af midterisolatoren og jordelektroden. Den tændrørs læsevejledning viser hvordan en sund cylinder ser ud. Hvis en cylinder viser en anden farve end de andre, efter du har indekseret propperne, er problemet sandsynligvis i brændstoffet eller kompressionen, ikke propretningen.

Hvilke tændrør understøtter indeksering godt?

Ideelle indekspropper har en konventionel J-gap sideelektrode, et fladt pakningssæde og fri adgang fra stikhullet. Stik med en lang keramisk isolator eller en smal sekskant kan være sværere at arbejde med.

Fintrådsstik er fremragende, når indeksering kombineres med en racermelodi. Den lille sideelektrode reducerer kølepladen og gør, at flammekernen er mindre tilbøjelige til at tabe energi. Iridium og platin har bedre højtemperaturstabilitet end kobber, så rotationen forbliver stabil over lang tid.

Den dobbelte iridiumfamilie er særligt tiltalende, fordi både midter- og sideelektroderne er lavet af iridium. I en japansk bilmotor tolererer et dobbelt iridiumstik en høj forbrændingstemperatur og giver et lavt tændspændingskrav. Det betyder, at indeksvinklen ikke behøver at være perfekt for at få en pålidelig gnist.

Dobbelt Iridium Tændrør til Toyota, Lexus og Honda Med dobbelte iridiumelektroder sikrer dette tændrør langvarig holdbarhed og ensartet tænding, velegnet til japanske motorer, der kræver høj temperaturmodstand og lav vedligeholdelse. Se produkt →

Udvælgelse betyder lige så meget som orientering. Bilens oprindelse og motorfamilie bestemmer gevindets rækkevidde, varmeområde og elektrodedimensioner. En prop, der er for lang eller for kort, vil ikke indeksere korrekt, fordi trådskulderen ikke vil sidde, hvor den skal.

Hvis du arbejder på flere mærker, skal du vælge et stiksæt, der matcher motorfamilien i stedet for at tvinge et universalstik ind i alle blokke. Gevindstigningen og måden sideelektroden er formet på er ikke identiske på tværs af alle producenter. Et stik med en flad jordelektrodespids og en veldefineret åben side vil altid være lettere at læse under et boreskop.

Ofte stillede spørgsmål

Gør indeksering af tændrør virkelig en forskel?

Det afhænger af. I racermotorer og højkompressionsmotorer med tvangsinduktion rapporterer bygherrer målbare forbedringer i flammeudvikling, slagmodstand og konsistens. I en daglig chauffør er gevinsten for det meste en jævnere tomgang og lidt forbedret delgasrespons. Du vil ikke føle en gevinst på 10 hestekræfter i en aktiemotor.

Hvilken retning skal det åbne mellemrum vende?

De fleste motorbyggere orienterer den mod indsugningsventilen, så flammekernen kan vokse ind i den indgående ladning. Men der er undtagelser. Et centralt placeret stik, en bestemt stempelkrone eller et kølebehov på udstødningssiden kan gøre en anden orientering mere effektiv. Test ved at aflæse proppen og observere cylinderen ved dellast.

Kan du indeksere iridium tændrør?

Ja. Iridium-fintrådsstik med en standard J-gap sideelektrode kan indekseres med det samme skivesystem. Iridium-sideelektroden er normalt tynd, så den åbne side er let at se under et boreskop, og stikket er robust nok til at klare gentagne installationscyklusser.

Hvor mange skiver er for mange?

Normalt vil du holde dig under 1,5 mm af den samlede stak. Mere end det kan skubbe proppen for langt ud af cylinderen og påvirke flammens vandring eller gnistens placering. Hvis du har brug for det dobbelte af rotationen fra en tykkere skive, skal du vælge en skivetykkelse, der giver dig den rigtige vinkel med ikke mere end tre skiver.

Er tændrørsindeksering det samme som gab?

Nej. Gapping indstiller afstanden mellem midterelektroden og sideelektroden. Indeksering indstiller sideelektrodens rotationsretning. Du skal indstille afstanden, før du begynder at indeksere.

Har moderne biler brug for indekserede tændrør?

De fleste gør ikke. Moderne tændingssystemer har en stærk gnist, og fintrådede stik skaber en kompakt flammekerne. Hvis din bil er på lager og kører godt, så spring den over. Hvis du har en modificeret motor med tvungen induktion eller høj kompression, er indeksering et værdifuldt afsluttende trin.

Hvor lang tid tager indeksering?

For en firecylindret motor skal du forvente 20 til 40 minutter første gang du gør det. Det meste af den tid går til prøveanfald og aflæsning af vinklen. Når du kender den korrekte skive for hver cylinder, tager et fuldt indeksjob på de samme propper mindre end 10 minutter.

Endelige tanker om tændrørsindeksering

Indeksering er en billig detalje, der gør en reel forskel, når motoren allerede er veltunet. Det er en simpel mekanisk justering, der giver dig kontrol over en variabel, du normalt ikke kan se.

Start med et nyt sæt propper, indstil mellemrummet og brug en ren kobberskive. Skivetykkelsen bestemmer rotationen, og momentnøglen bestemmer, om vinklen kan gentages. Hvis motoren er en racerkonstruktion, en gadepræstationsbil eller en marinepåhængsmotor, der beder om det, er tiden det værd.
